一、Introduction #

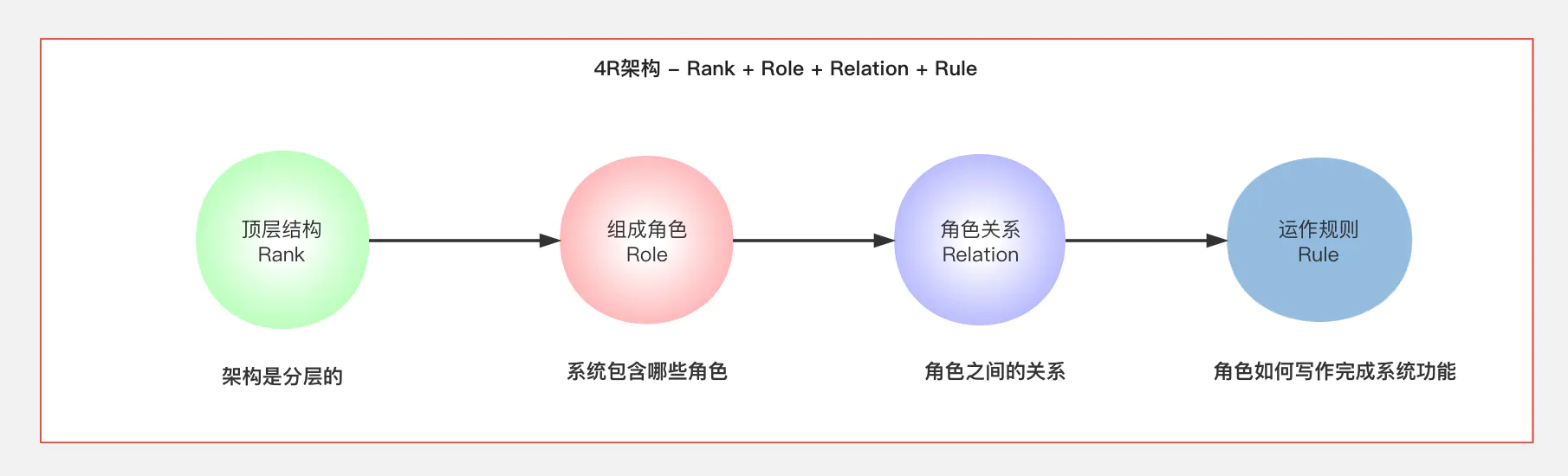

软件架构指的是软件系统的顶层设计（Rank），它定义了系统由哪些角色（Role）组成，角色之间的关系（Relation）和运作规则（Rule），如下图所示。
架构图 = 架构 + 图，是当前架构的一种表达方式
架构图类型
- 业务架构
- 系统架构
- 技术架构
- 客户端架构
- 后端架构
- 应用架构
- 前端架构
- 模型架构
画架构图要素
- 搞清楚要画的架构图的类型
- 抽离架构图中的关键要素
- 梳理各个要素之间的关系：包含关系 、引用关系、同级关系等等
- 根据以上信息串联起来，并标识清楚。
常见架构图
- C4 架构模型：上下文（Context）、容器（Container）、组件（Component）和代码（Code）
- 时序图
